YLF_312真彩液晶640480显示控制器使用说明


一．结构。

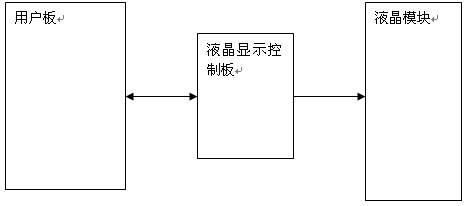

YLF_312真彩色液晶控制电路分为用户板，液晶显示控制板，液晶模块三部分，示意图如下：

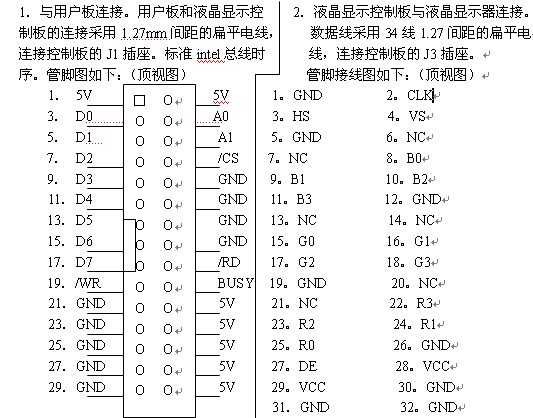

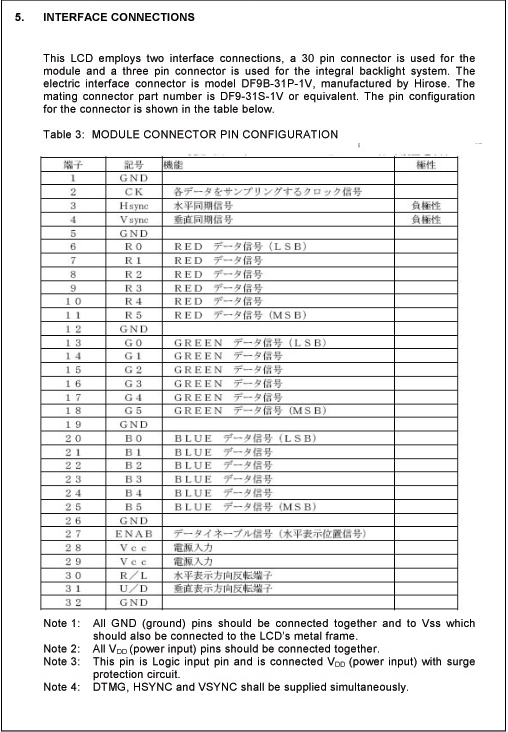

二．液晶显示控制板使用说明。
三、操作说明
　1．时序说明。

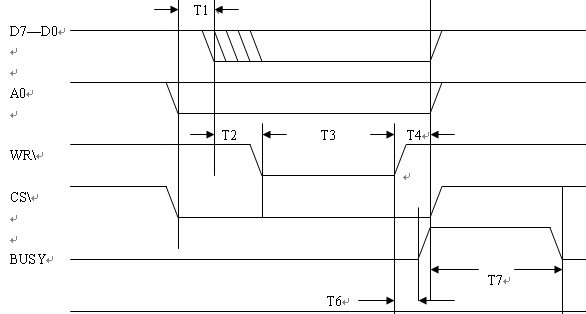

　　a.写时序：
T1=20ns 从CS\和A0有效到数据线有效的最小时间。
T2=20ns：数据线有效到WR\有效的最小时间
T3=60ns：WR\线、RD\有效的最短时间。
T4=0ns：WR\、RD\线结束到CS\和A0结束的最小时间。
T6=15ns：从WR\结束到忙信号有效的最大延迟时间。
T7=400ns：BUSY有效的最大时间。

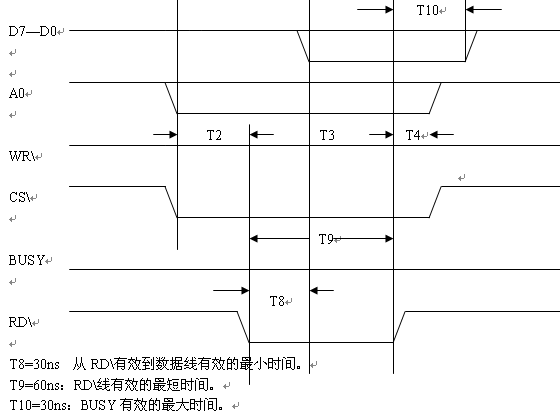

　　b.读时序：
注意：BUSY线为高电位时不能向控制卡读写数据，只有BUSY线为低电位时才能操作
　　　　CS WR RD A1 A0 D0-D7
　　　　H 任意 任意 任意 任意 操作无效
　　　　L L H 0 0 写数据到LCD
　　　　L H L 0 0 从LCD读数据
　　　　L L H 0 1 读写数据前用：设定行地址低字节
　　　　L L H 1 0 写入列地址低字节
　1.每一次写数据操作写一个象素点，8BIT色深，共256色，其意义为：
　　　　BIT7 红色高
　　　　BIT6 红色中
　　　　BIT5 红色低
　　　　BIT4 绿色高
　　　　BIT3 绿色中
　　　　BIT2 绿色低
　　　　BIT1 蓝色高
　　　　BIT0 蓝色低
　2.写入数据最大带宽2.5M（一微秒最多进行2.5次写操作）
　4.每写入或读出数据操作（A0=0，A1=0）后X方向自动加1。
编程方法：列地址从0—639，行地址从0—479。
　1． 设定操作字节。（A0=1，A1=1）
　　　　BIT7=0
　　　　BIT6=0
　　　　BIT5=0
　　　　BIT4=当前显示页地址0或1
　　　　BIT3=当前设定页地址0或1
　　　　BIT2=设定行地址高字节
　　　　BIT1-BIT0=设定列地址高字节
　1．设定行地址低8位，(行地址从0—479，用双字节存储)此命令是设定行地址低字节。（a0=1 a1=0）。
　2.设定列地址低字节。(列地址从0—639，用双字节存储)此命令是设定列地址低字节。（a0=0 a1=1）。
　4.写数据。
　　　　写数据，一次写数据操作写一个象素点。(a0=0,a1=0)写操作后列指针自动+1。
　5.读数据
　　　　读数据，一次读数据操作读一个象素点。(a0=0,a1=0) 写操作后列指针自动+1。
